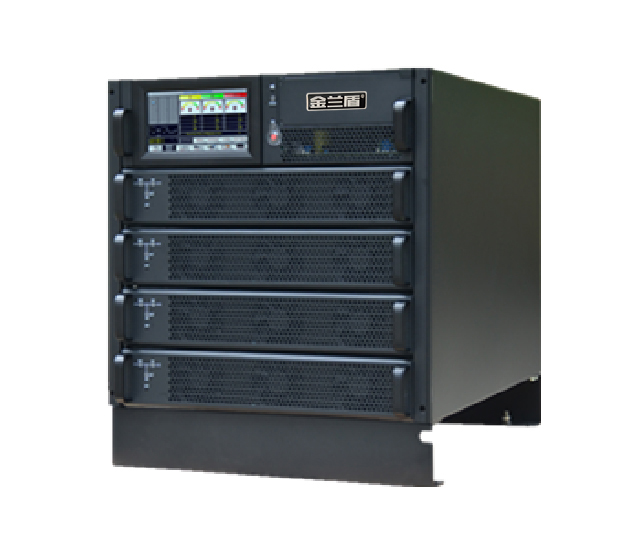

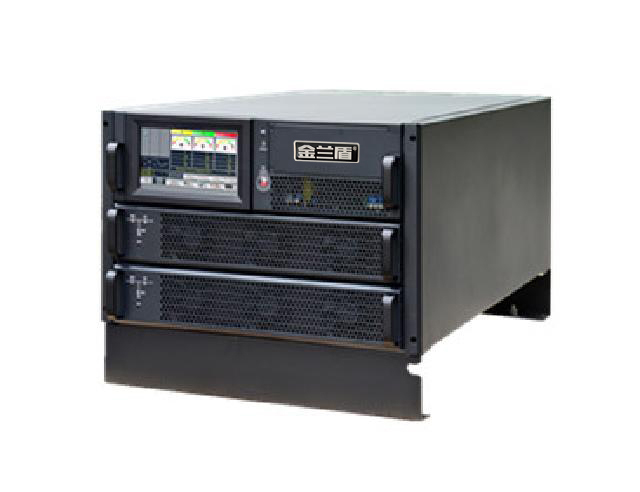

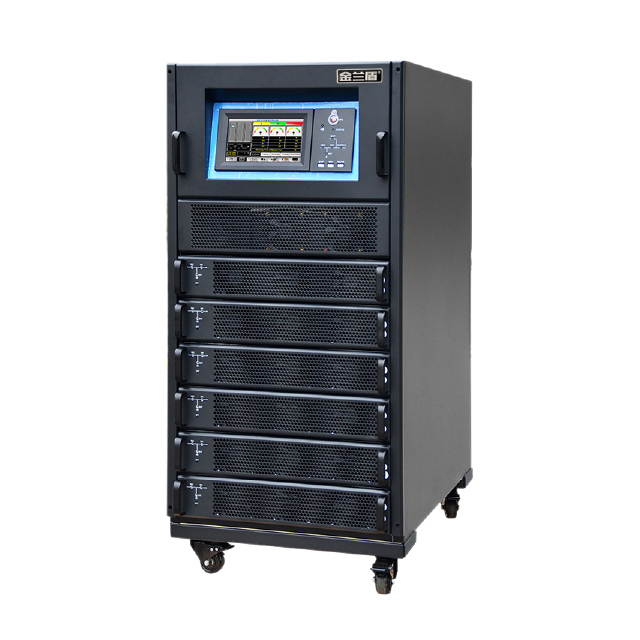

RM系列模块化UPS10-90KVA

Kingranton RM 系列模块化UPS 具有可靠性高，节能环保等优异特点，为新一代信息技术产业的发展保驾护航，提供安全可靠、绿色环保的交流供电解决方案。

详情介绍

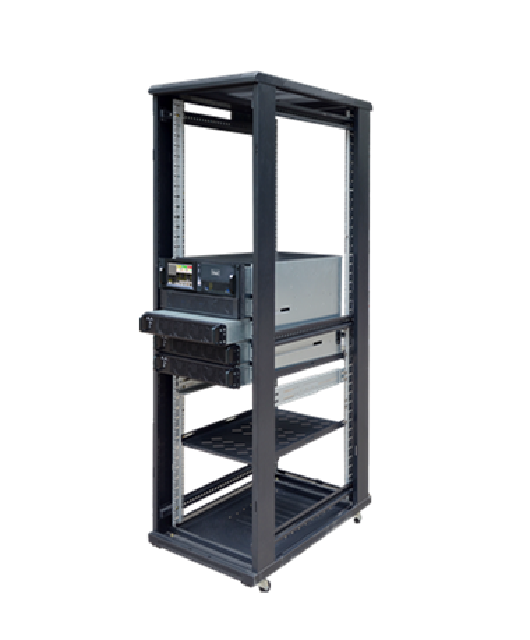

RM系列10-90KVA机架式模块化UPS

>应用场景

广泛应用于政府、金融、通信、教育、交通、气象、广播电视、工商税务、医疗卫生、能源电力等各个行业领域

>产品特性

• 高容量配置在线双变换技术

•  标配内置监测模块，支持WEB手机APP远程监测
•  支持机房与蓄电池组温湿度监测
•  支持蓄电池组烟雾感应监测
•  UPS异常短信报警，手机WEB远程管理
•  模块化设计降低平均修复时间
•  柔性电池配置适合不同的应用
•  充电电流可调节
•  液晶显示屏尺寸可选
•  N+1或者N+X并联冗余电源保证

>技术参数表

型号

RM020/10X

RM040/10X

RM060/10X

RM030/15X

RM045/15X

RM090/15X

容量（最大）

20KVA

40KVA

60KVA

30KVA

45KVA

90KVA

主路输入

输入配线

三相+N线+PE

输入电压

380/400/415VAC（线电压）；220/230/240VAC（相电压）

输入频率

50/60Hz

功率因数

＞0.99

电流畸变率

THDi＜4%

电压范围

304～478VAC(线电压)满载 304～228VAC (线电压)负载从100%到75%之间线性降额

频率范围

40-70Hz

电池

电池电压

±192～±240VDC（32～44节可设置）

充电功率

20%^*有功功率

充电电压精度

旁路

旁路电压

380/400/415VAC（线电压）；220/230/240VAC（相电压）

电压范围

默认-20%～+15%（-40%～+25%可选）

过载能力

125%,长时间运行；130%,10分钟后关机；

150%,1分钟后关机；150%<负载,300毫秒后关机

110%, 长时间运行；130%,10分钟后关机；

150%,1分钟后关机；150%<负载,300毫秒后关机

输出

额定输出电压

380/400/415VAC(线电压)； 220/230/240VAC(相电压）

额定输出频率

50/60Hz

输出功率因数

电压精度

1.5%

输出动态响应

<5% (20% - 80% -20% 阶跃负载)

动态恢复时间

< 20ms (0% - 100% -0% 阶跃负载)

输出总谐波失真（THDu）

<1% （线性负载）,<5.5% （非线性负载）

逆变器过载

102%,长期运行；110%, 1小时后转到旁路； 125%,10分钟后转到旁路；150%, 1分钟后转到旁路；>150%, 200毫秒后转到旁路

频率精度

50/60Hz±0.01%

跟踪范围

可设置, ±0.5Hz～±5Hz, 默认±3Hz

跟踪速率

可设置, 0.5Hz/S～3Hz/S, 默认0.5Hz/S

峰值比

3:1

三相相位精度

120°±0.5°

系统

系统效率

主路模式: 95%最大；经济模式: 98%；电池模式94.5%

显示

LCD+LED+彩色触摸屏7寸

语言

中文，繁体中文，英文，俄文，意大利文，西班牙文，德文

防护等级

IP20

通信接口

RS232,RS485,干接点,SNMP卡(选件),紧急关机

接线方式

后进线或下进线可选

下进线

工作环境

0~40℃(工作温度)；-25℃~70℃(存储温度)；0~95% (非凝露)

噪声（dB）1米

单模块<56db

机柜类型

2模块机柜

4模块机柜

6模块机柜

2模块机柜

3模块机柜

6模块机柜

尺寸W*D*H(mm)

系统主机柜

485*697*398

485*697*575

485*751*1033

485*697*398

485*697*575

485*751*1033

功率模块

436*590*85mm（2U）

重量（Kg）

系统主机柜

功率模块

15.3（PM10X）

15.5（PM15X）

产品规格有所变更时，并不另行通知，敬请谅解。
